Особенности ультразвуковых датчиков стандартной серии mic+

Иконка настройки датчика кнопкамиНастройка кнопками
Настройка датчика производится с помощью 2-х кнопок и светодиодного дисплея
Иконка настройки датчика при помощи ПККонфигурация с ПК
При помощи адаптера LCA-2 датчики подключаются через USB порт к ПК
Иконка температурной компенсацииТемпературная компенсация
Встроенная температурная компенсация, обеспечивающая точность 1%
Иконка настройки возрастания или убывания сигнала выходаНастройка возрастания / убывания выхода
Для модификации датчика с аналоговым выходом

Иконка настройки НО или НЗНастройка НО / НЗ контакта выхода
Для модификации датчика с дискретным выходом
Иконка фильтрацииФильтрация измерений
4 типа фильтрации и 9 степеней силы фильтрации
Иконка синхронизации датчиковСинхронизация
При работе до 10-ти датчиков рядом друг с другом
Иконка автоматического переключения выходаАвтоматическое переключение выхода
Автопереключение 4…20 мА / 0…10 В в зависимости от значения нагрузки
  • Настройка с помощью LinkControl
  • Разрешение 0,025 мм или 0,18 мм: для максимальной точности.
  • Температурная компенсация: для точных измерений в условиях перепада температуры.
  • 1 или 2 PNP дискретных выхода: для управления.
  • Аналоговый выход 4…20 мА / 0…10В: автоматическое переключение между выходом по току и напряжению в зависимости от нагрузки.
  • Светодиодный 3-символьный дисплей: для просмотра текущих значений в мм/см или %.
  • 2 кнопки и LED–дисплей: для ручной настройки датчика.
  • Функция обучения: для задания точек срабатывания.
  • Настраиваемый дискретный выход: возможность выбора НЗ или НО контакта
  • Автоматическая синхронизация: для одновременной работы до 10 датчиков в ограниченном пространстве.

КОНФИГУРАЦИЯ

1 дискретный выход Push-Pull pnp/npn типа

1 or 2 switching outputs in pnp or npn variants

Аналоговый выход 4–20 мА или 0–10 В с автоматическим переключением выхода между током и напряжением

Аналоговый выход + дискретный выход, 5 рабочих диапазонов от 30 мм до 8 м

microsonic teach-in настраивается кнопками Т1 и Т2

Точность от 0,025 мм до 2,4 мм. Температурная компенсация

9–30 В напряжения питания, LinkControl для конфигурирования датчика с ПК



0,25 m
0,35 m
1,3 m
3,4 m
6,0 m

Зона обнаружения ультразвуковых датчиков стандартной серии mic+

Зона обнаружения 25 смЗона обнаружения 35 смЗона обнаружения 1.3 м

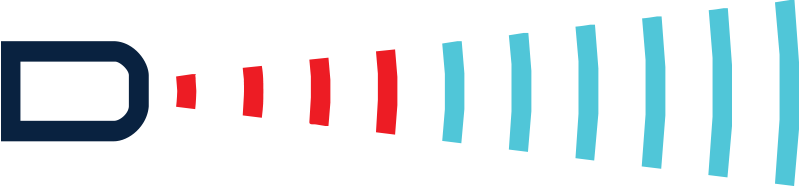

Иконка зоны обнаружения 25 смслепая зона: 30 ммрабочий диапазон: 250 мм
максимальный диапазон: 350 мм
частота преобразования: 320 кГц
разрешение: 1,1 мм

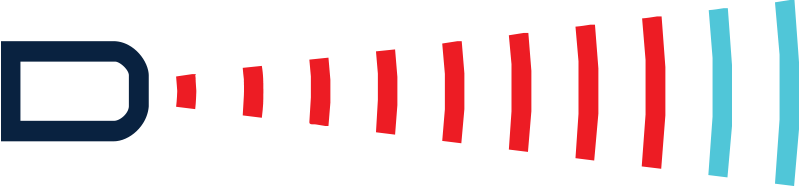

Иконка зоны обнаружения 35 смслепая зона: 65 ммрабочий диапазон: 350 мм
максимальный диапазон: 600 мм
частота преобразования: 400 кГц
разрешение: 0,9 мм

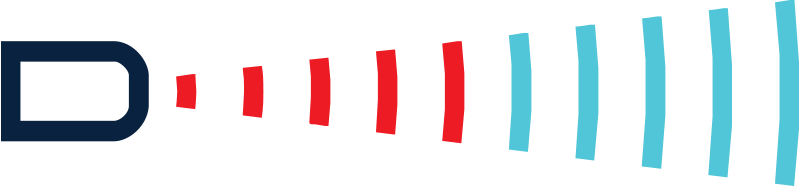

Иконка зоны обнаружения 1.3 мслепая зона: 200 ммрабочий диапазон: 1300 мм
максимальный диапазон: 2000 мм
частота преобразования: 200 кГц
разрешение: 1,7 мм
Зона обнаружения 3.4 мЗона обнаружения 6 м

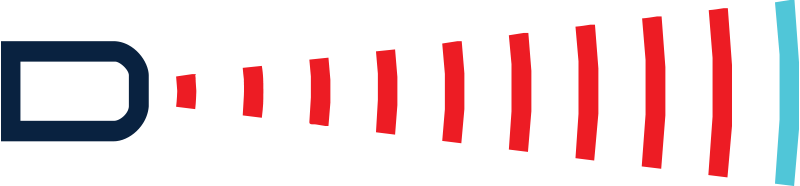

Иконка зоны обнаружения 3.4 мслепая зона: 350 ммрабочий диапазон: 3400 мм
максимальный диапазон: 5000 мм
частота преобразования: 120 кГц
разрешение: 2,9 мм

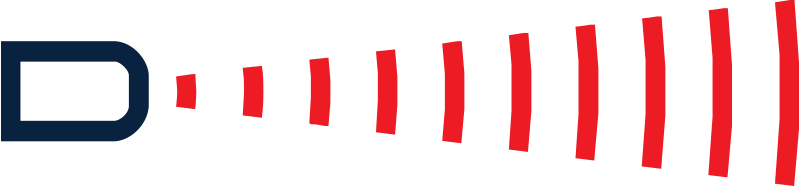

Иконка зоны обнаружения 6 мслепая зона: 600 ммрабочий диапазон: 6000 мм
максимальный диапазон: 8000 мм
частота преобразования: 80 кГц
разрешение: 4,3 мм

Технические характеристики ультразвуковых датчиков стандартной серии mic+

Характеристикаmic+25mic+35mic+130mic+340mic+600
Слепая зона, мм0…300…600…2000…3500…600
Рабочий диапазон, мм250350130034006000
Максимальный диапазон, мм350600200050008000
Частота преобразования, кГц32040020012080
Время отклика, мс326492172240
Разрешение, мм0,025…0,10,025…0,170,18…0,570,18…1,50,18…2,4
Дискретный выходPNP, UВЫХ = UВ - 2 В, Imax = 200 мА, переключаемый НО/НЗ, защита от КЗ
Аналоговый выход 4…20 мАRL ≤ 100 Ом при 9 В ≤ UВ ≤ 20 В; RL ≤ 500 Ом при UВ ≥ 20 В
Аналоговый выход 0…10 ВRL ≥ 100 кОм при UВ≥ 15 В, защита от КЗ
Основная погрешность1% (с температурной компенсацией)
0,17 % / °C (без температурной компенсации)
Напряжение питания, UB=9…30 В, защита от КЗ
Материал корпусаникелированная латунь, пластик: PBT, TPU
Материал излучателявспененный полиуретан, эпоксидная смола с содержанием стекла
Технологическое соединениеM30×1,5 наружная резьба
Степень защитыIP67
Настройка2 кнопки или LinkControl
ИндикаторыLED-дисплей 3 символа, 2 светодиода
Рабочая температура-25…+70 °С
Температура хранения-40…+85 °С

Для датчиков с аналоговыми выходами, разрешение зависит от настроек аналогового окна. Данная информация приводится в руководстве по эксплуатации на каждый датчик.

Габаритные размеры ультразвуковых датчиков стандартной серии mic+

Габаритные размеры mic+25, mic+35, mic+130Габаритные размеры mic+340Габаритные размеры mic+600
Габаритные размеры mic+25,
mic+35, mic+130, мм
Габаритные размеры mic+340, ммГабаритные размеры mic+600, мм

Подключение ультразвуковых датчиков стандартной серии mic+


Иконка дискретного выходаИконка двух дискретных выходовИконка аналогового выходаИконка дискретного и аналогового выходов
Контакт1×PNP2×PNPАналоговый выход1 PNP выход
+аналоговый
Цвет кабеляПодключение 5 контактов
1+UB+UB+UB+UBкоричневый
2-D1I/UI/Uбелый
3-UB-UB-UB-UBголубой
4DD2-Dчёрный
5COMCOMCOMCOMсерый

Схема подключения 1 × PNPСхема подключения 2 × PNPСхема подключения аналогового выхода Схема подключения 1 PNP выхода + аналогового

При коммутации индуктивной нагрузки (катушек соленоидных клапанов, э/м реле, контакторов) транзисторным выходом датчика, рекомендуется обеспечить дополнительную защиту схемотехники от возникающих импульсных перенапряжений. Например, использовать устройство защиты от перенапряжений microsonic SF1 (поставляется отдельно).
